徐州中院铝合金变形缝做法方案
一、外墙变形缝做法：

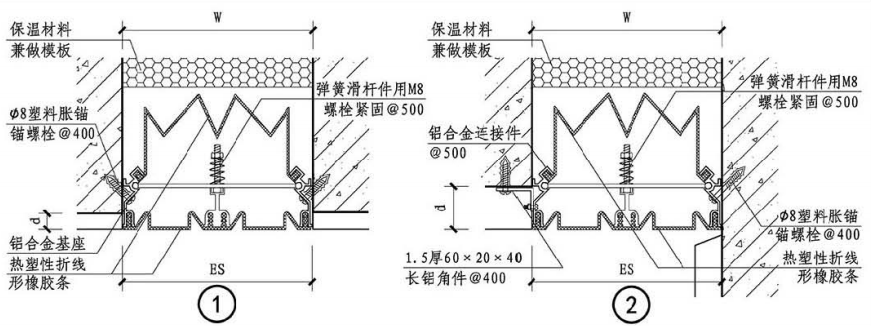

设计选用做法参照14j936图集AQ3-1及AQ3-2。如下图：

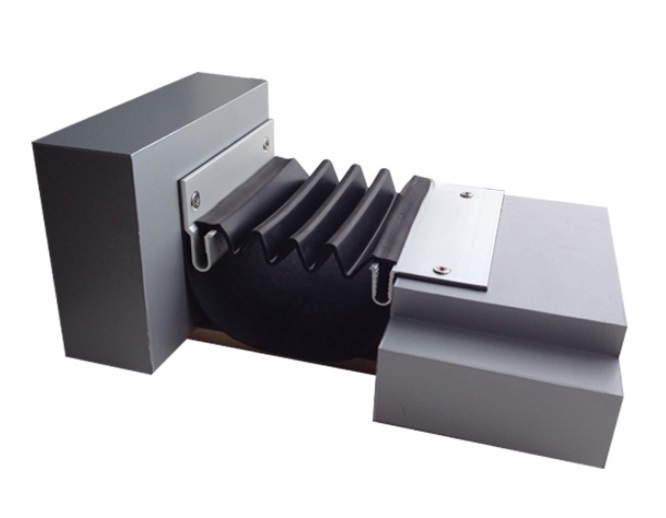

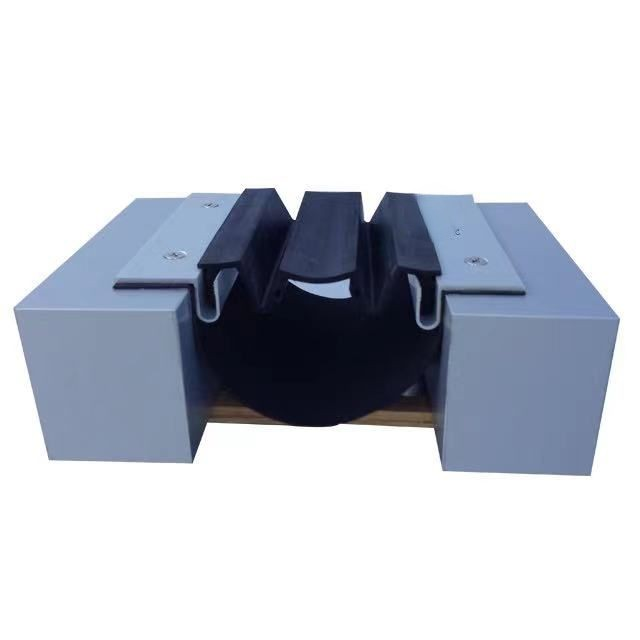

根据现场实际情况，转角型用量更多。该变形缝在安装方面有一定极限性，平面型可以正常安装。转角型螺栓无法固定。且无法适用保温板厚度。因此建议变更为君轩改进型橡胶嵌平型变形缝，可以完美解决安装问题，同时满足建筑变形缝伸缩沉降抗震等功能要求。
二、中医院病房综合楼连廊位置变形缝做法
楼地面变形缝(缝宽650mm)

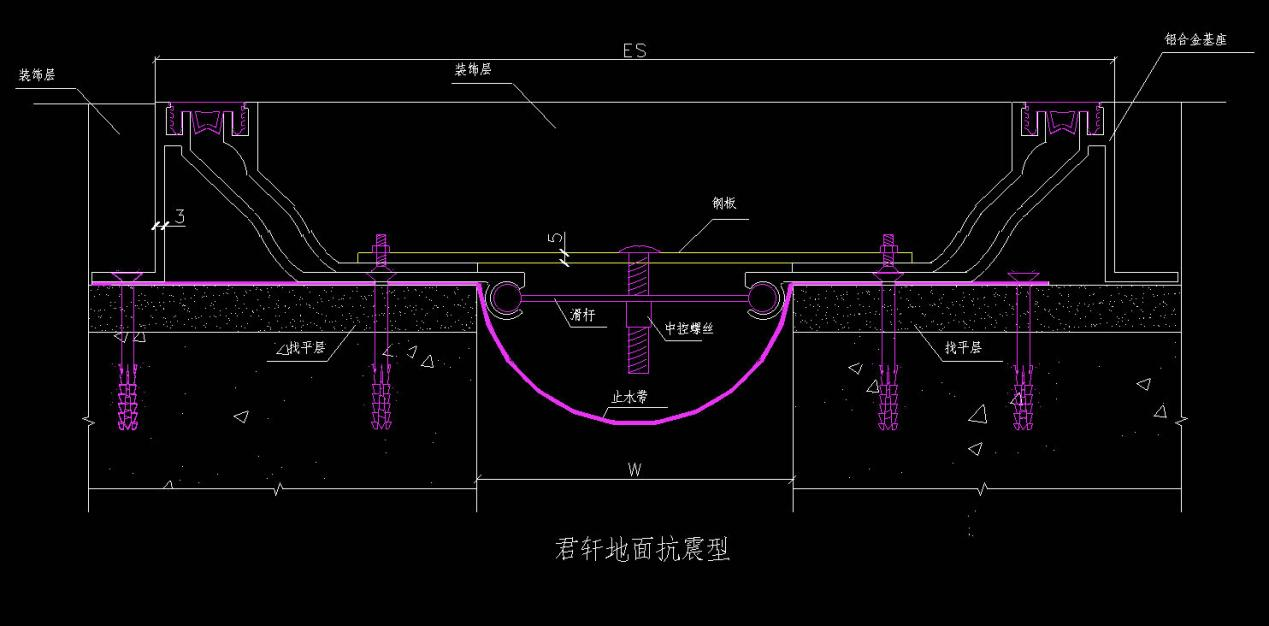

根际现场实际情况并结合装饰要求等综合考虑。选用14J936《变形缝建筑构造》图集C系列CD7-1节点。构造为：2.7mm厚铝合金型材基座，6mm厚中心钢板，含抗震弹簧及伸缩橡胶条。能满足建筑变形缝伸缩、沉降、抗震、沉降及承载要求。如下图所示：
墙面及顶棚变形缝(缝宽650mm)

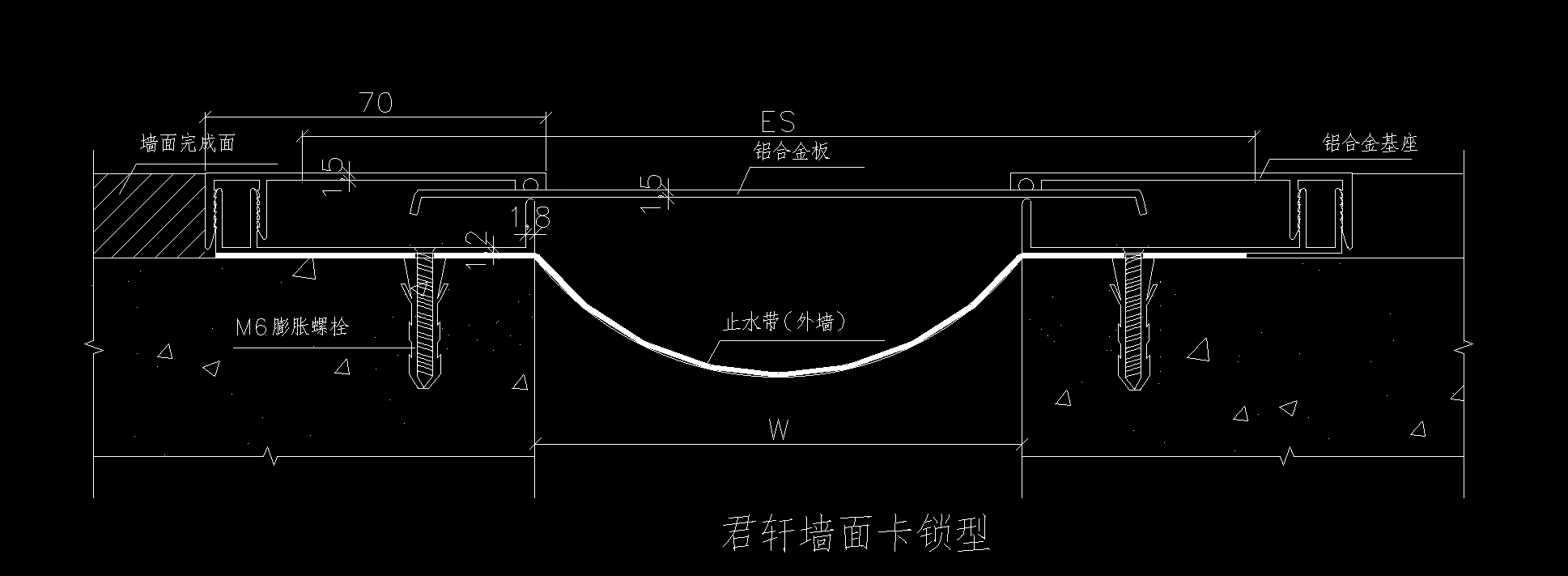

根际现场实际情况并结合装饰要求等综合考虑。选用14J936《变形缝建筑构造》图集B系列BQ3-1节点。构造为：1.8mm厚铝合金型材基座，1.5mm铝合金中心办，含螺栓及配件。能满足建筑变形缝伸缩沉降、抗震、沉降及承载要求。如下图所示：
